ZSG系列高效重型筛产品概述:

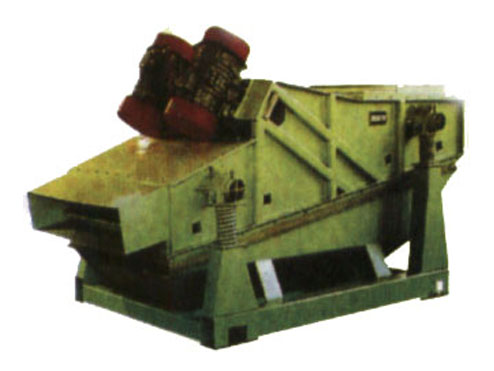

ZSG型系列高效重型筛是一种新型高效的通用矿用振动筛分设备，其筛箱运动轨迹近似为直线，故属于矿用直线振动筛，其筛分特征等同于其它直线振动筛类产品。该系列矿用振动筛结构简单、可靠，筛分能力大且能耗少、维修简便，广泛应用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对较大块状物料及中、小块状物料的分级作业。
ZSG系列高效重型筛结构说明:
ZSG系列高效重型筛由振动源、筛体、筛网、减振装置和底拖组成，筛机侧板采用优质钢板制作而成，侧板与横梁、激振器底座采用高强度螺栓或环槽铆钉连接，结构合理，坚固耐用。
ZSG系列高效重型筛型号说明:
ZS G × B □ □
┬ ┬ ┬ ┬ ┬ ┬
│ │ │ │ │ │
│ │ │ │ │ │
│ │ │ │ │ └──────── 筛子长度
│ │ │ │ └────────── 筛子宽度
│ │ │ │
│ │ │ └───────────- 封闭
│ │ │
│ │ └───────────── 层次数
│ │
│ └──────────────- 高效代号
│
└──────────────── 振动筛代号
ZSG系列高效重型筛型安装与调试:
1.安装前应参照安装图制作混凝土基础，预埋地脚螺栓或预埋钢板，预埋钢板平面度误差≤3mm。
2.安装完毕，检查调整各级弹簧，使各支撑位置受力均匀，电动机轴线应低于振动器轴线3-5mm，对称点支撑弹簧应水平等高(误差≤3mm)。
3.筛机各部位应牢固连接，所有螺栓开机前应紧固一次。
4.短时开机，检查两台振动源转向，使其相反。
5.调整振动源的偏心块夹角，可以调整激振力，从而调整筛机振幅。
6.与其他障碍物间的距离不小于100mm。
ZSG系列高效重型筛型使用与维护:
a.筛机启动前，应检查各紧固件螺栓有无松动，如有松动应重新紧固。
b.筛机空载运行4-6小时，要求筛体运行平稳，无横摆及异常声音，激振器轴承温度≤75℃。
c.空转运行后，应将各部位螺栓重新紧固一次。
d.正常运转后，定期检查各紧固件螺栓紧固状况。
e.经常检查易损件的状况，对已损坏或失去弹性的减振弹簧要及时更换。
筛网发生松裂或磨损，应及时紧固或更换。振源的调整、使用和维护，请参照振源使用说明书(振动电机使用3个月后加油一次，激振器每月加油一次，半年一小修，一年一大修)。
f.停车前应先停止给料，待筛面物料走完后再停车。
ZSG系列高效重型筛外形安装图表:
|
型号尺寸 |
ZSGB-
0918 |
ZSG2B-
1020 |
ZSGB-
1224 |
ZSGB-
1030 |
ZSGB-
1530 |
ZSGB-
1540 |
ZSG2B-
1020 |
ZSG2B-
1224 |
ZSG2B-
1030 |
ZSG2B- 1530 |
ZSG2B-
1540 |
|
L |
1900 |
2100 |
2500 |
3100 |
3100 |
4100 |
2100 |
2500 |
3100 |
3100 |
4100 |
|
L1 |
1700 |
2000 |
2400 |
2800 |
3000 |
3800 |
2000 |
2400 |
2800 |
3000 |
3800 |
|
L2 |
1150 |
1278 |
1650 |
1940 |
1940 |
2712 |
1135 |
1650 |
1667 |
1667 |
2457 |
|
L3 |
450 |
403 |
400 |
580 |
580 |
823 |
403 |
400 |
613 |
613 |
823 |
|
L4 |
1100 |
1411 |
1650 |
2015 |
2015 |
2945 |
1250 |
1650 |
1770 |
1770 |
2220 |
|
L5 |
300 |
350 |
400 |
530 |
530 |
580 |
350 |
400 |
530 |
530 |
900 |
|
L6 |
600 |
800 |
600 |
1000 |
1000 |
1200 |
800 |
600 |
1000 |
1100 |
1200 |
|
L7 |
720 |
920 |
700 |
1120 |
1120 |
1320 |
920 |
700 |
1120 |
1120 |
1320 |
|
B |
1500 |
1660 |
1720 |
1660 |
2160 |
2160 |
1660 |
1720 |
1660 |
2160 |
2160 |
|
B1 |
1450 |
1610 |
1670 |
1610 |
2110 |
2110 |
1610 |
1670 |
1610 |
2110 |
2110 |
|
B2 |
1250 |
1400 |
1540 |
1400 |
1910 |
1910 |
1400 |
1540 |
1400 |
1910 |
1910 |
|
B3 |
900 |
1000 |
1200 |
1000 |
1500 |
1500 |
1000 |
1200 |
1000 |
1500 |
1500 |
|
B4 |
500 |
590 |
750 |
550 |
1050 |
940 |
590 |
750 |
550 |
1050 |
940 |
|
B5 |
900 |
1000 |
1200 |
1000 |
1500 |
1300 |
1000 |
1200 |
1000 |
1500 |
1500 |
|
B6 |
1020 |
1120 |
1320 |
1120 |
1620 |
1420 |
1120 |
1320 |
1120 |
1620 |
1620 |
|
H |
1350 |
1603 |
1830 |
2000 |
2000 |
2300 |
1722 |
2010 |
2220 |
2220 |
2700 |
|
H1 |
1062 |
1335 |
1610 |
1720 |
1720 |
2020 |
1440 |
1765 |
1924 |
1924 |
2300 |
|
H2 |
590 |
848 |
1010 |
1150 |
1150 |
1450 |
750 |
910 |
1100 |
1100 |
1500 |
|
H3 |
650 |
840 |
970 |
950 |
950 |
1000 |
870 |
1130 |
1120 |
1120 |
1200 |
|
H4 |
300 |
520 |
465 |
570 |
570 |
620 |
550 |
325 |
710 |
710 |
830 |
|
H5 |
150 |
150 |
150 |
200 |
200 |
200 |
150 |
150 |
200 |
200 |
200 |
ZSG系列高效重型筛技术参数表（配用振动电机）:
|
型号 |
入筛粒度(mm) |
处理能力(t/h) |
配用振动电机 |
电压(v) |
功率(kw) |
振频(Hz) |
双振幅(mm) |
有效筛面(m2) |
单支点动负荷(N) |
|
ZSGB-0918 |
≤250 |
10-100 |
YZO-20-6 |
380 |
2.0×2 |
16 |
6-8 |
1.62 |
900 |
|
ZSGB-1020 |
10-180 |
YZO-20-6 |
2.0×2 |
2.0 |
1300 |
|
ZSGB-1224 |
10-200 |
YZO-30-6 |
2.5×2 |
2.88 |
1620 |
|
ZSGB-1030 |
15-250 |
YZO-30-6 |
2.5×2 |
3.0 |
1850 |
|
ZSGB-1530 |
20-350 |
YZO-50-6 |
3.7×2 |
4.5 |
2810 |
|
ZSGB-1540 |
30-500 |
YZO-75-6 |
5.5×2 |
6.0 |
4650 |
|
ZSG2B-1020 |
10-180 |
YZO-20-6 |
2.0×2 |
2.0 |
1300 |
|
ZSG2B-1224 |
10-200 |
YZO-30-6 |
2.5×2 |
2.88 |
1620 |
|
ZSG2B-1030 |
15-250 |
YZO-50-6 |
3.7×2 |
3.0 |
1850 |
|
ZSG2B-1530 |
20-350 |
YZO-50-6 |
3.7×2 |
4.5 |
2810 |
|
ZSG2B-1540 |
30-500 |
YZO-75-6 |
5.5×2 |
6.0 |
4650 | |
